产品中心

一分半开合模冷镦机

机型:TX-3/16H(分半机)
可制外径:1.5-6mm
可制长度:10-80mm
合模长度:80mm
合模尺寸:40(宽)*40(高)*80(长)mm
冲模尺寸:31*75mm
产量:40-70pcs/分钟
电机功率:2.2kw
尺寸:2670*1080*1600mm
重量:1800kg

咨询热线:

13925896916
产品详情

一分半开合模冷镦机结构


一分半开合模冷镦机结构图

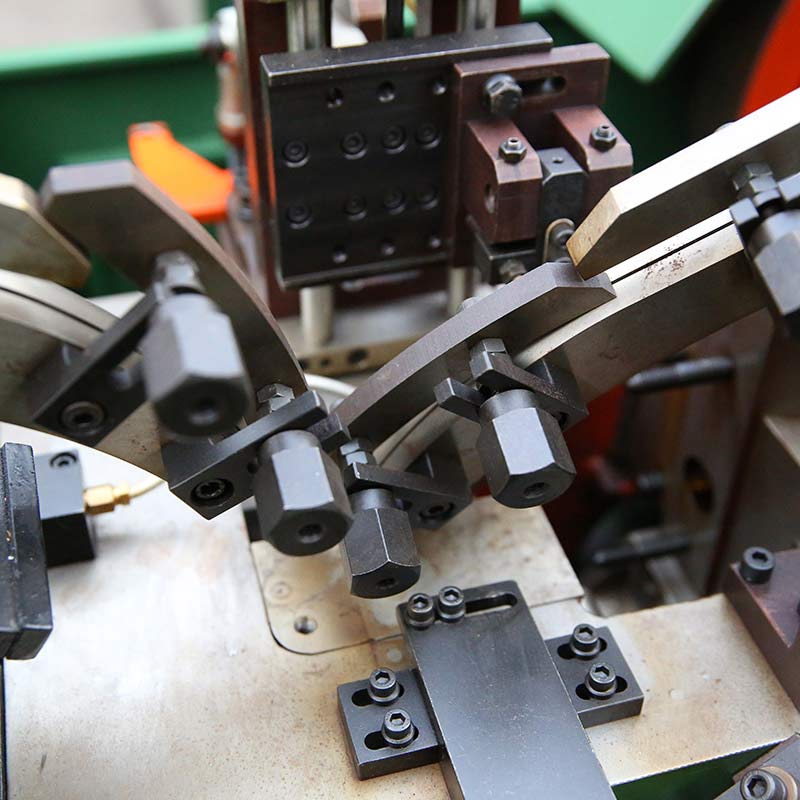

机芯

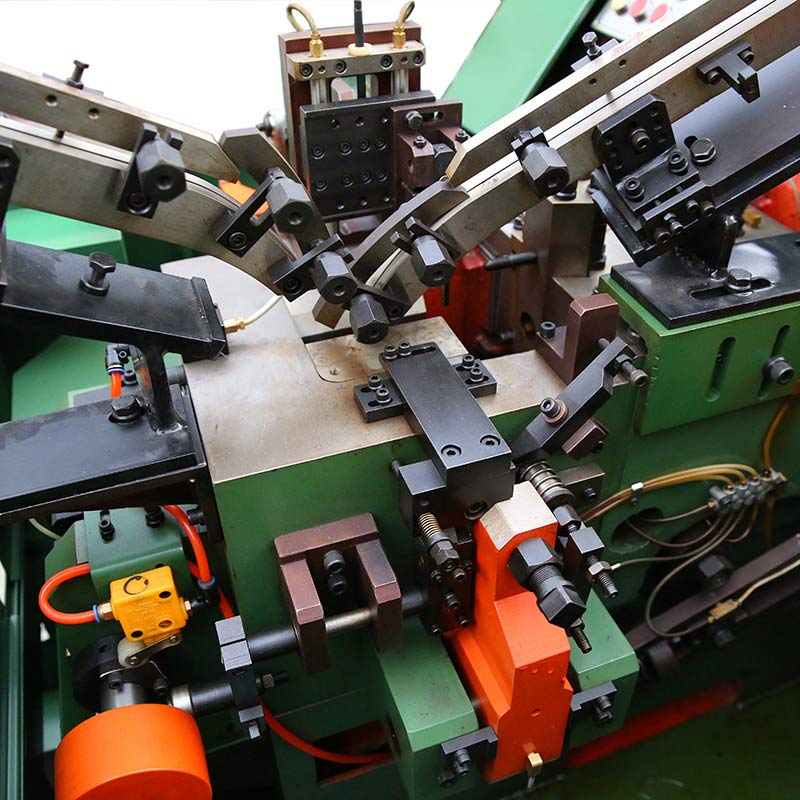

一分半开合模冷镦机产品

机芯




【内部结构】






【产品特点】

此机器节省材料成本,模具费用低
缩短二次加工时间
具有自动调速功能,可配置超精密电脑检出器
可生产各种夹合螺丝,特殊螺丝





一分半开合模冷镦机生产产品





一分半开合模冷镦机视频




一分半开合模冷镦机可以做的螺丝

各种夹合螺丝,特殊螺丝;

一分半开合模冷镦机价格

一分半开合模冷镦机多少钱,价格大概是在130000-135000元之间,还根据配件和模具来决定具体一分半开合模冷镦机多少钱一台。

一分半开合模冷镦机的调教

它包含下轴、脱模滚轮、脱模凸轮、压模凸轮、压模滚轮、压模轴、螺母、顶座、压模螺丝、压模座丝杆、压模导板、导向滚轮、导向滚轮销、活动调节座、压模顶杆、压模杠杆、一号顶杆、连杆、二号顶杆、压模箱、机身和压缩弹簧;机身的一侧内旋接有下轴,下轴的一端与外部动力驱动连接,下轴的前端由内至外依次连接有脱模凸轮和压模凸轮,其中,脱模凸轮与脱模滚轮活动接触设置,压模凸轮与压模滚轮活动接触设置,上述脱模滚轮和压模滚轮由内至外均旋接在压模杠杆的输入端角上,压模杠杆的旋接端角通过压模轴旋接在机身的前侧壁上,压模杠杆的输出端角上旋接有一号顶杆,一号顶杆的另一端通过螺母连接有连杆,连杆的另一端通过螺母与二号顶杆的一端连接,二号顶杆的另一端与顶座的一端旋接,顶座的另一端活动插设在压模箱中,压模箱通过压模座丝杆固定在机身的前侧壁上,且压模箱的前侧壁上连接有数个压模螺丝;上述顶座中位于压模箱内部的位置处,插设固定有压模导板,压模导板内侧面的弧形面与导向滚轮活动接触设置,导向滚轮通过导向滚轮销旋接在活动调节座中,活动调节座活动卡设在压模箱中,且活动调节座的内侧面插设有压模顶杆,该压模顶杆的内端与模具组中的动模连接,所述的压缩弹簧嵌设在活动调节座中,且压缩弹簧的内端与机身的前侧壁抵触设置。

一分半开合模冷镦机原理

下轴与外部的动力驱动(电机)连接,其属于主传动轴,脱模凸轮与压模凸轮安装在下轴上,同时转动;在压模凸轮压到压模滚轮的过程中,压模杠杆往上摆,顶座和压模导板向左移动,此时,压模导板内侧面上的弧形面与导向滚轮的环形面抵触,驱动与导向滚轮相连接的活动调节座向内移动,则连接在活动调节座内侧面的压模顶杆驱动模具组中的动模向内移动,完成压模动作;当脱模凸轮压到脱模滚轮的过程中,压模杠杆往下摆,顶座和压模导板向右移动,此时活动调节座在压缩弹簧的弹力作用下向外侧移动,使得连接在活动调节座内侧面的压模顶杆向外移动,进而使得动模向外移动,完成脱模动作。

采用上述结构后,本发明的有益效果是:本发明提供了一种开合模冷镦机的开合模机构,其采用双凸轮控制的方式来实现压模与脱模,增加产能,且结构轻便,方便维修,实用性更强。

下轴1、脱模滚轮2、脱模凸轮3、压模凸轮4、压模滚轮5、压模轴6、螺母7、顶座8、压模螺丝9、压模座丝杆10、调节板11、压模导板12、导向滚轮13、导向滚轮销14、活动调节座15、压模顶杆16、压模杠杆17、一号顶杆18、连杆19、二号顶杆20、压模箱21、机身22、压缩弹簧23、模具组24。


本具体实施方式的工作原理:下轴1与外部的动力驱动(电机)连接,其属于主传动轴,脱模凸轮3与压模凸轮4安装在下轴1上,同时转动;在压模凸轮4压到压模滚轮5的过程中,压模杠杆17往上摆,顶座8和压模导板12向左移动,此时,压模导板12内侧面上的弧形面与导向滚轮13的环形面抵触,驱动与导向滚轮13相连接的活动调节座15向内移动,则连接在活动调节座15内侧面的压模顶杆16驱动模具组24中的动模向内移动,完成压模动作;当脱模凸轮3压到脱模滚轮2的过程中,压模杠杆17往下摆,顶座8和压模导板12向右移动,此时活动调节座15在压缩弹簧23的弹力作用下向外侧移动,使得连接在活动调节座15内侧面的压模顶杆16向外移动,进而使得动模向外移动,完成脱模动作。

采用上述结构后,本具体实施方式的有益效果是:本具体实施方式提供了一种开合模冷镦机的开合模机构,其采用双凸轮控制的方式来实现压模与脱模,减少摆臂杠杆的数量,降低整体重量,同时降低耗材,增加产能,且结构轻便,方便维修,实用性更强。

尽管参照前述实施例对本发明进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
