004螺丝搓牙机

机型:TX-004
可制外径:Φ2-Φ3mm
可制长度:25mm
可制牙长:20mm
牙板规格:65*80*20mm
牙板位高度:25mm
电机功率:1.5kw
产量:200-300件/分钟
外型尺寸:1610*1000*1500mm
机台重量:600kg

咨询热线:

13925896916
产品详情

004螺丝搓牙机结构


钉桥用40Cr高频淬火调直而成,下钉顺畅、耐磨。
可配备变频调速装置,可在一定范围内无极调速。

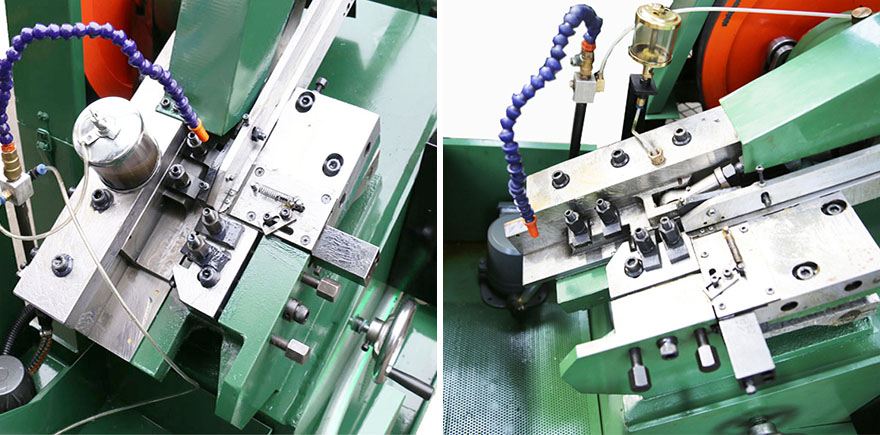

004螺丝搓牙机图解

机芯

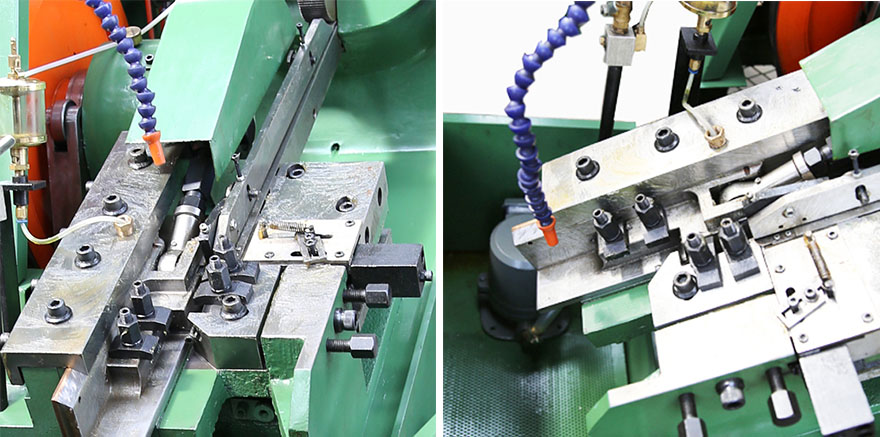

004螺丝搓牙机结构图

机芯

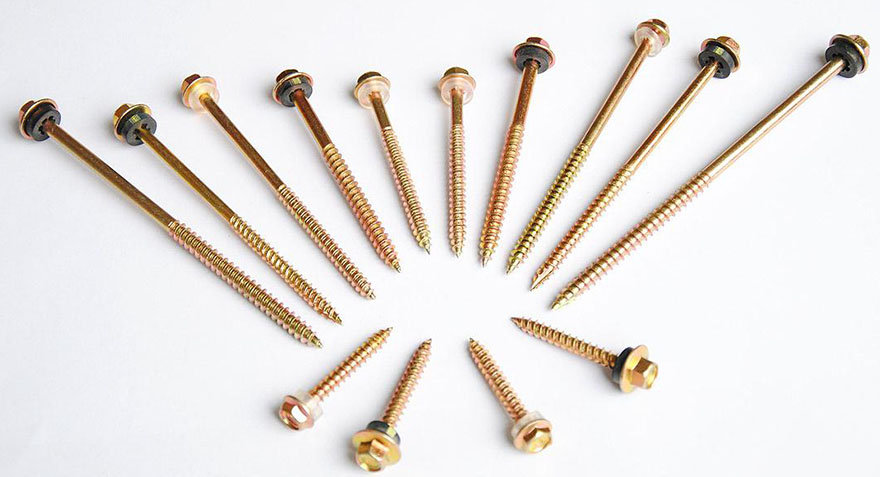

004搓牙机生产产品


004搓牙机生产的螺丝





004螺丝搓牙机可以做的产品

可以生产各种型号的螺丝,包括自攻螺丝,钻尾螺丝,机械螺丝,特殊螺丝,非标螺丝,多工位螺丝等;

004搓牙机价格

004螺丝搓牙机价格多少钱一台,价格大概是在23000-36000元之间,还根据配件和模具来决定具体004螺丝搓牙机多少钱一台。

004螺丝搓牙机是做多大螺丝的

可制外径:Φ2-Φ3mm
可制长度:25mm
可制牙长:20mm

004搓牙机牙板是多长

牙板规格:65*80*20mm
牙板位高度:25mm
搓牙机牙板,包括机座,位于转轮的中心位置处设有连接柱,连接柱的另一端设有小齿轮,连接柱上还设有支撑臂,支撑臂的一端设有第二转轴,第二转轴上安装有大齿轮,大齿轮一侧边缘设有第三转轴,第三转轴上设有伸缩杆,机座上设有凹槽,凹槽内设有第一牙板,机座上还设有安装座,安装座一侧设有安装槽,本实用新型通过搓牙机转轮转动时连接柱上的小齿轮随之转动,由于小齿轮与大齿轮啮合,牙板内的牙纹能将线料进行搓牙,完成螺丝的搓牙工艺,只需将第一牙板上方的第二螺栓卸下,并将安装座内的第一螺栓卸下,便能更换不同牙板,解决搓牙机的搓牙板不便于更换的问题。

004螺丝搓牙机是多大的机器

004螺丝搓牙机外型尺寸:1610*1000*1500mm

004搓牙机搓多大的牙

004搓牙机可以搓外径:Φ2-Φ3mm的牙

004搓牙机工作原理

搓丝的工作原理:是两块相同的、搓丝面有与螺栓螺纹的牙形相同螺旋角相同的牙形,在搓丝板相互运动时把两搓丝板之间的螺栓坯搓出螺纹。搓丝板往返一次一条螺栓螺纹就加工完成了,速度相当高。搓丝多用于小型螺栓加工。总结:搓牙是对圆柱状工件的外表面的加工。
牙板上加工斜齿纹,齿距等于要得到螺纹的牙距.齿纹的角度等于螺纹的牙升角.将加工件放在两牙板中间加上等于牙高的力距.进行搓动.就能加工出想要得到的螺纹。
