产品中心

四模四冲冷镦机

机型:TX-7B4S
可制外径:1.5-7mm
可制长度:10-65mm
剪断直径:7mm
剪断长度:83mm
主模通出行程:74mm
冲模倒打通出行程:15mm
主模尺寸:Φ46*100mm
冲模尺寸:Φ31*80mm
剪模尺寸:Φ22*40mm
电机功率:7.5kw
产量:90-110件/分钟
机台重量:4500kg

咨询热线:

13925896916
产品详情

四模四冲冷镦机结构

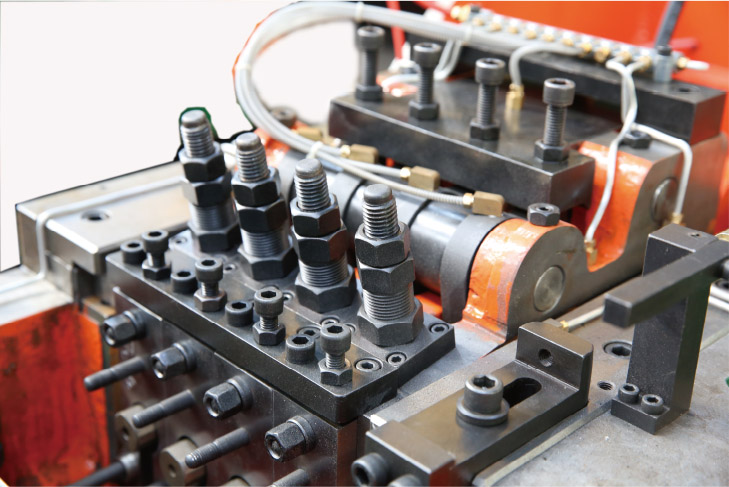

四模四冲冷镦机结构图


机芯

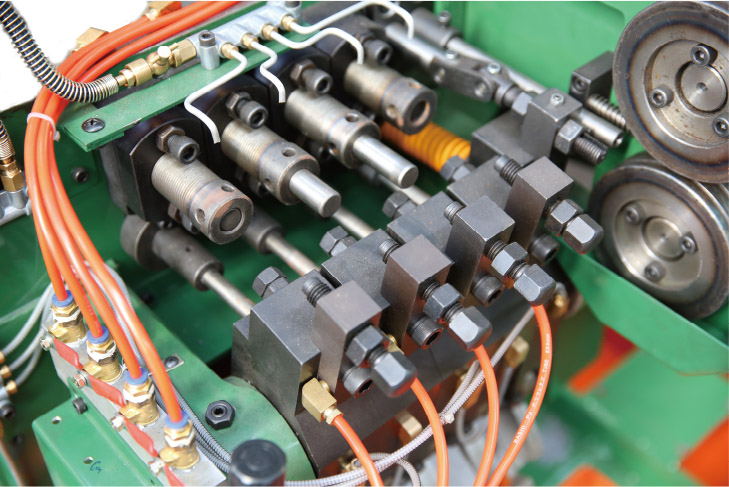

四模四冲冷镦机成型图

机芯




四模四冲冷镦机特点

1、四模四冲多冲程螺丝冷镦机,采用空压离合器煞车,起动电流较小,可做寸动运转,单冲程运转及连续运转等,减少试车时间,除寸动运转外,机器运转停止均能使主滑台在最后位置停车,以利於最大操作空间。

2、本系列全部采用变频器,以做无段变速之用。
3、本系列主要的机件,尤其是机台本体和主滑台於铸造后,都经过退火处理以消除残留应力,防止日后之机器变形,保持长久之精密度。
4、送料系统,采用空压缸压线系统,可调整空气压力,以利不同材质及线径大小,送料爪於回程时均能扬起减少损耗,送料时采无时间限制开关,不会有送料不正常现象发生,以利试车,送料短寸异常时能自动扬起停止送料,送料轮装有防逆转装置,防止线材后退。
5、切断系统,切刀板采用全周式,剪断面整齐,而且与材料径垂直,切刀滑板采对正切刀杆中心,切断施力点完美确实,增加切料端部的稳定性,切刀板位置不需要用垫片既可调整,调整方式简单确实。
6、后通出系统,采用摇臂式通出系统,通出凸轮采行程可调整式,最后一模可更换为六角整头凸轮,凸轮板经由CNC中心切削加工机精准加工完成,动作圆滑,通出顶点确实稳定。
7、前通出系统,冲模通出系统,通出凸轮板经由电脑精密设计,可使前通出杆通出动作时与主滑台后退动作同步,使工件完美留在主模内,免于被冲模带出无法进行下一个工序,本系统四组冲模都可以做通出动作,以主模数做独立调整。
8、挟持系统,挟座凸轮采取电脑精密计算,由CNC数值加工机切削而成的共辄凸轮,材质采用轴承钢,正常化热处理后加工,经高周波热处理,保证硬度:HRC58°~61°,挟座滑板传送时保持无间隙动作,减少机台运转时的负荷,增加机台使用寿命,挟座滑板及挟座滑轨表面经高周波热处理,再由精密成型研磨加工,挟座滑轨可调整至精密配合,使挟持工件稳定确实,增加其运转时的寿命,调整挟臂中心位置方法简单确实,挟座翻起使用电动减速马达(HH一84以上)。

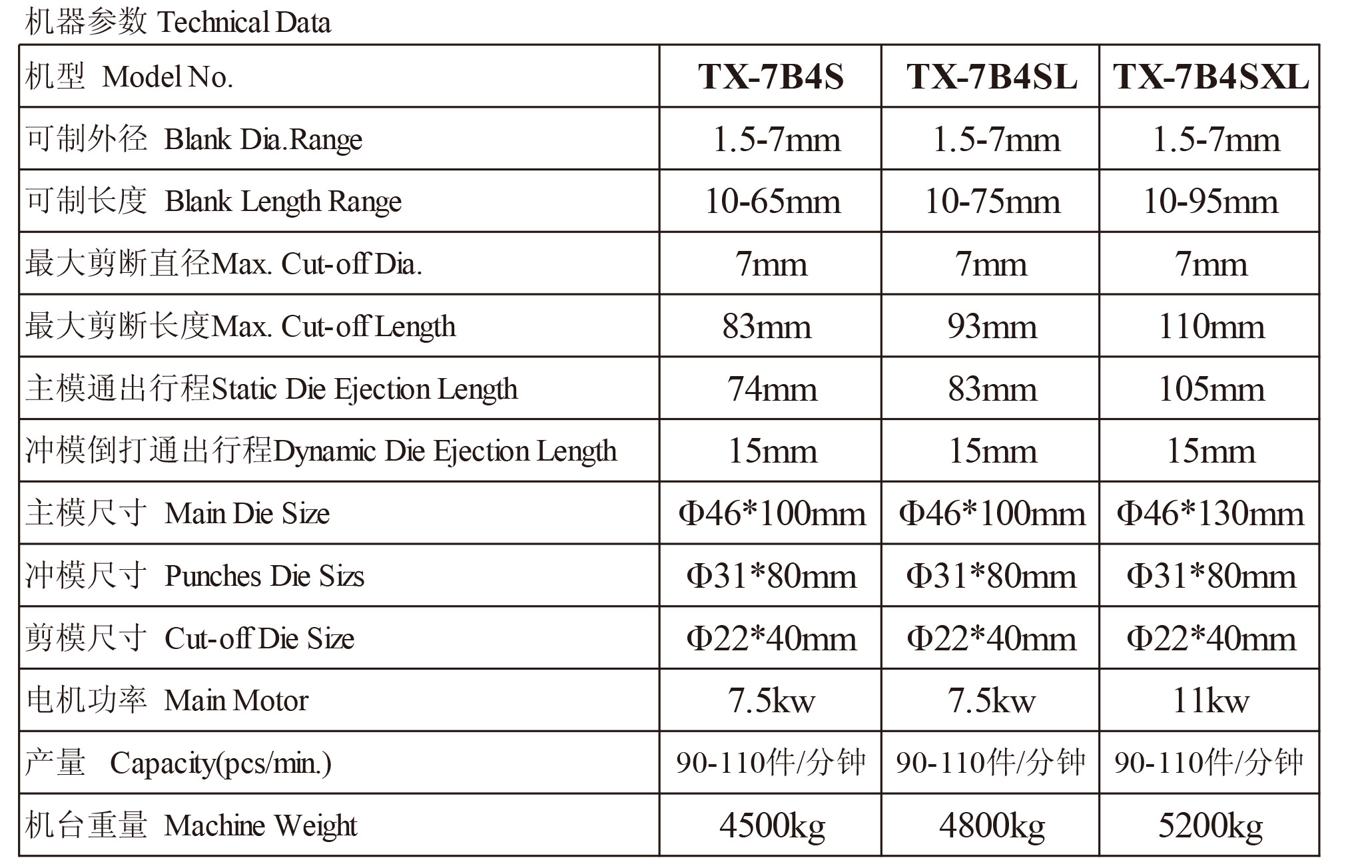

四模四冲冷镦机参数

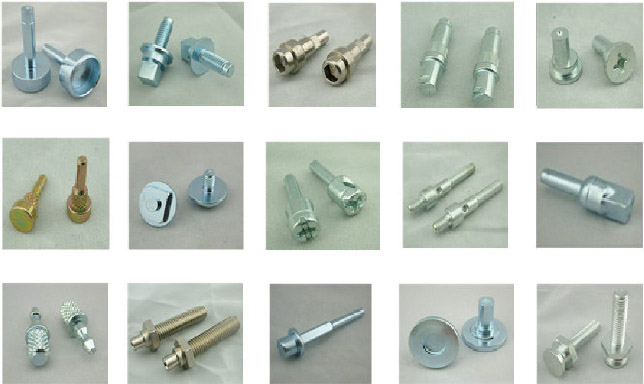

四模四冲冷镦机生产成品


此机器可生产各种特殊形状的紧固件







四模四冲冷镦机视频





四模四冲冷镦机生产

用于制造螺栓、螺母、铁钉、铆钉和钢球等零件,普通螺钉,内外六角头螺钉,六角头带垫螺钉,台阶及零件,多级台阶钉及零件,大头短杆钉及零件等非标异形件冷镦制品。

四模四冲冷镦机价格

四模四冲冷镦机多少钱,价格大概是在290000-700000元之间,还根据配件和模具来决定具体四模四冲冷镦机多少钱一台。

四模四冲冷镦机有什么型号

泰吉鑫生产的四模四冲冷镦机有7B4S、13B4S型号区别;

四模四冲冷镦机原理

用冷镦加工方式生产制造标准件、联接件(如地脚螺栓、螺帽、螺丝、螺栓等)用的钢称之为冷镦钢,别名铆螺钢。一般 应用的有热处理型碳素钢],冷镦是在常温状态运用金属材料塑性变形成形的。选用四模四冲冷镦机冷镦加工工艺生产制造标准件,不仅高效率、性价比高,并且用材省、低成本。可是冷镦加工工艺对原料的品质规定较高。选用冷拉铜,铝丝,细铁丝等全自动冷镦,是生产制造抽心铝螺栓,半空中心铁螺栓的专业设备。该设备的所有构造从调直,选材,激光切割二次成形至落料所有全自动开展,具备成形规范平稳,生产加工种类多等优势。

四模四冲冷镦机采用张闭式夹钳传送工件,挟钳系统可以翻转或平移,利于成型工艺安排。配备变频调速装置,可在一定范围内无极调速。配备故障检出器及安全保护装置,设备故障时自动停机,给予设备和工模具较大保护。送料箱安装止推装置,提高送料精度。润滑系统油路设计简有效,在保证循环过滤的基础上能有效起到保护冲棒和工件的作用。

四模四冲冷镦机特点

1、曲轴与机体、冲击连杆的连接均采用高耐磨合金铜瓦连接,承载力大,使用寿命长,维修成本低。
2、机体采用添加合金的球铁500铸造而成,抗拉强度高,耐磨性好。
3、采用二级齿轮传动系统,传动效率高,传动力矩大。
4、配备气动离合刹车器,降低电机功率能耗。
5、切料系统采用导板驱动切刀杆,导板往复运动,切断力直线传送,力大稳定且动态平衡性好。
6、挟钳系统可以180度翻转或平移。利于成型工艺安排。
7、配备变频调速装置,可在一定范围内无极调速。
8、配备故障检出器及安全保护装置,设备故障时自动停机,给予设备和工模具*大保护。
9、送料箱安装止推装置,提高送料精度。

四模四冲冷镦机操作手册

1、螺丝或钢丝的直径应符合多工位冷镦机的要求,不能冷镦过粗或过细的螺丝。
2、在多工位冷镦机的冷镦直径允许范围内,可根据所要求的锚固头尺寸来调整夹具的位置,以便得到合适的螺丝伸出留量。
3、在螺丝冷镦部分的区域内须除锈和矫直。
4、螺丝的端头应磨平,以保证冷镦锚固头的准确形状。
5、螺丝镦头后须经过拉力试验以检验锚固头的强度是否合格。
6、用半封闭切料工具切割毛坯,最简单的方法是采用套筒式切料工具。
7、在各个成型工位上都应该装有冲头退料装置,凹模均应带有套筒式顶料装置。
8、在有效使用期内,主滑块导轨和工艺部件的结构都能保证冲头和凹模的定位精度。
9、在控制选料的挡板上必须安装终端限位开关,必须注意镦锻力的控制。

四模四冲冷镦机优势

1、常温下冷墩成型,工作表面光洁度好、精度高、强度性能优良。
2、冷墩属于少无切削工艺,节约原材料,减少用工成本,避免其他机床重复投资。
3、冷墩工艺是利用模具直接用线材一次成型,由机械手操作,极大的提高生产效率,且安全可靠。
4、冷墩成型工艺可以加工其它机床工艺无法加工的复杂零件。
5、冷墩成型工艺可以替代温镦工艺,节约用工成本能源损耗,大幅度提高生产效率。

四模四冲冷镦机保养

四模四冲冷镦机保养制内容包括:四模四冲冷镦机的日常维护保养、一级保养和二级保养。
1、三级保养制是以操作者为主对设备进行以保为主、保修并重的强制性维修制度。
2、制度化就是根据不同设备不同条件,规定不同维护周期和维护时间并严格执行。
3、对定期维护工作,要制定工时定额和物质消耗定额并要按定额进行考核。
4、企业应定期进行自检、互检,开展设备大检查。
