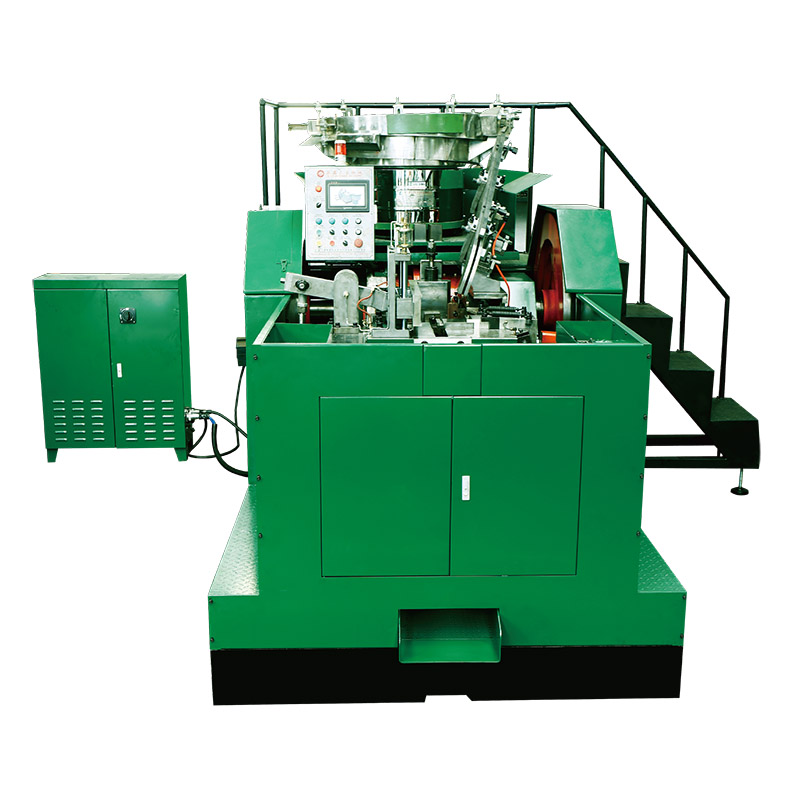

三分开合模冷镦机

机型:TX-3/8H(三分机)
可制外径:5-12mm(标准机型)
可制外径:5一8mm(无限长机型)
合模长度:80mm
模具尺寸:60(W)*60(HI)*80(L)mm
冲模尺寸:43*120mm
产量:40pcs/分钟
电机功率:11KW
尺寸:3.2*1.7*2.3M
重量:7500Kg

咨询热线:

13925896916
产品详情

三分开合模冷镦机结构图



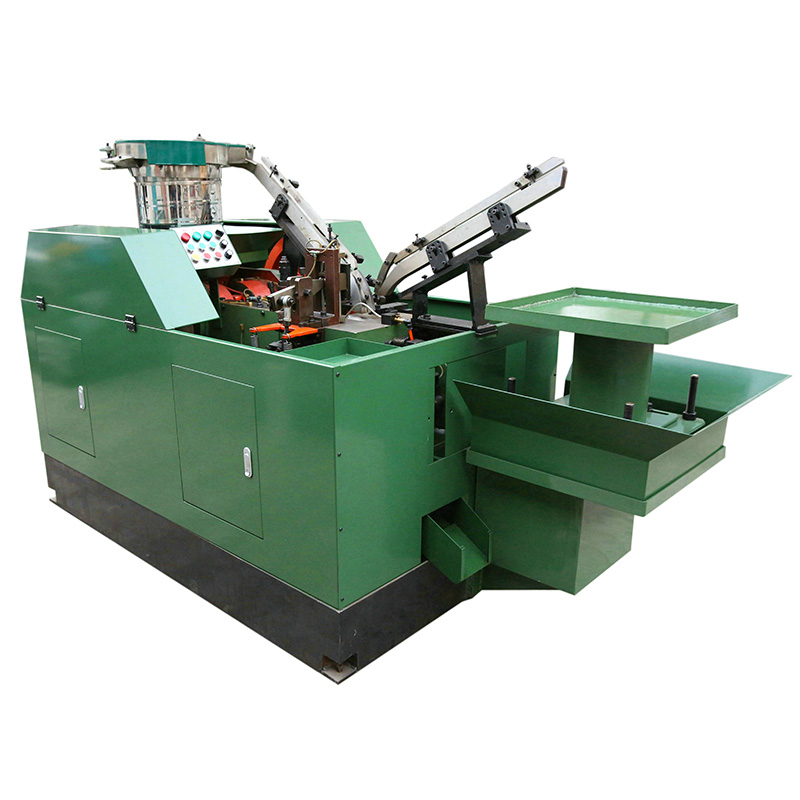

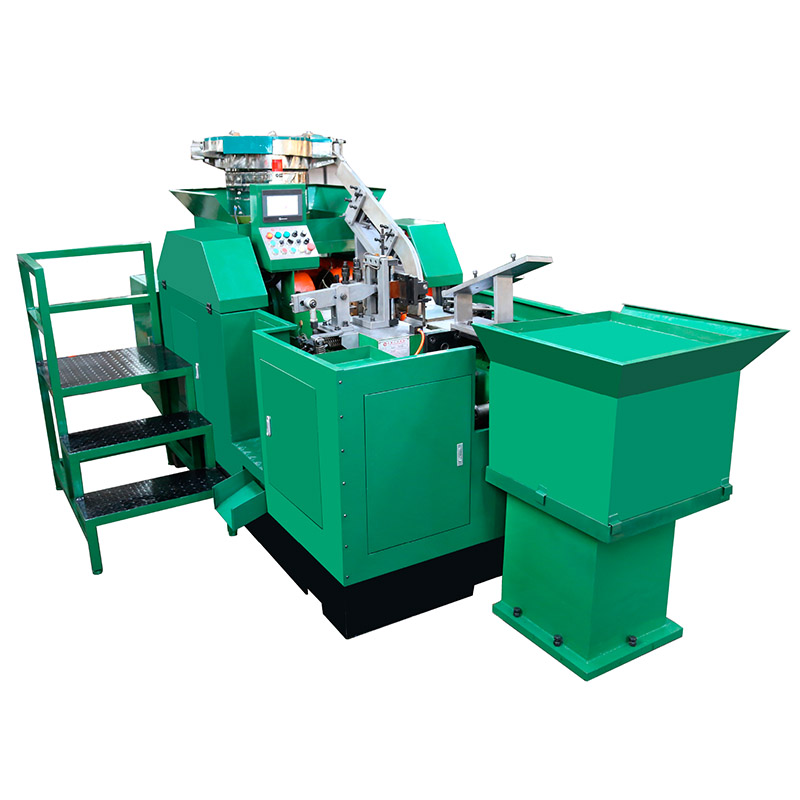

【产品细节】

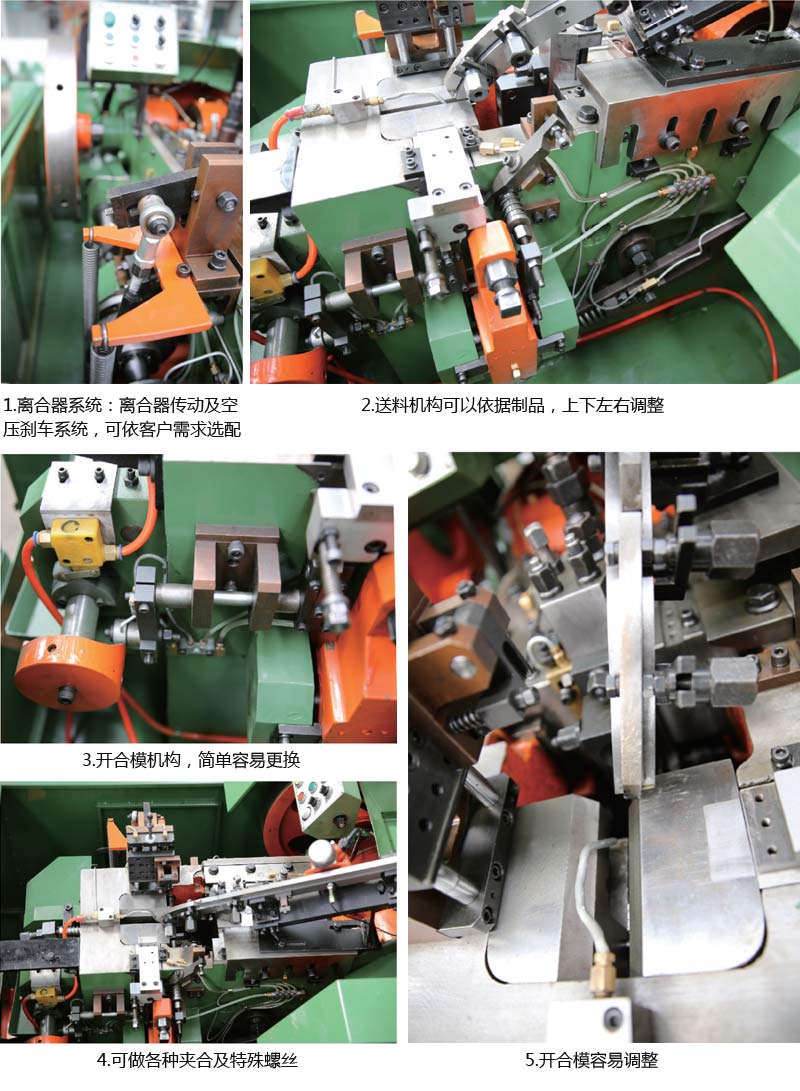

全自动三分开合模冷镦机结构

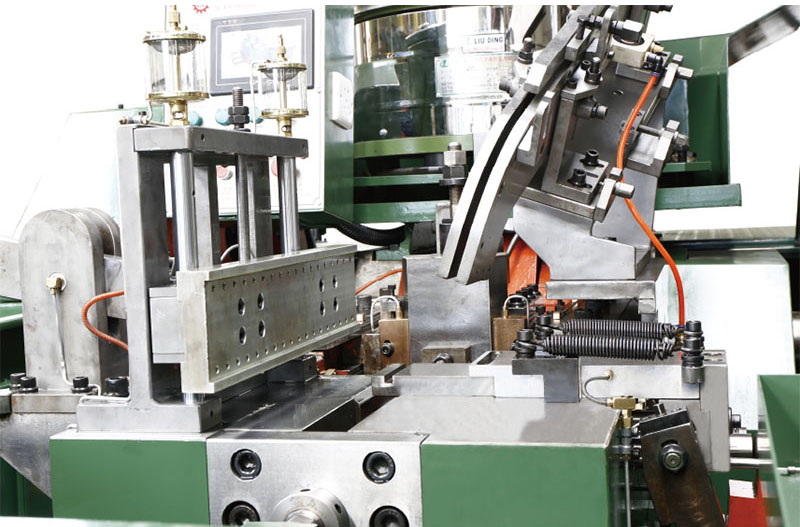

机芯


三分开合模冷镦机调校步骤

机芯



机芯



机芯


机芯

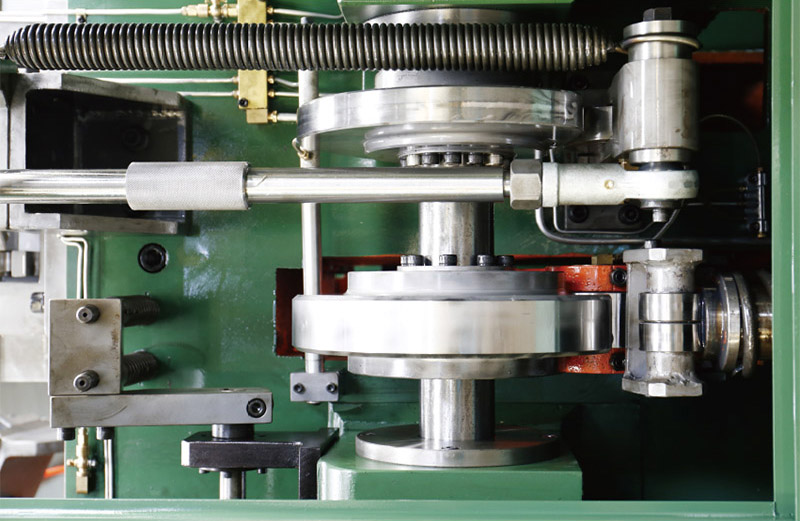

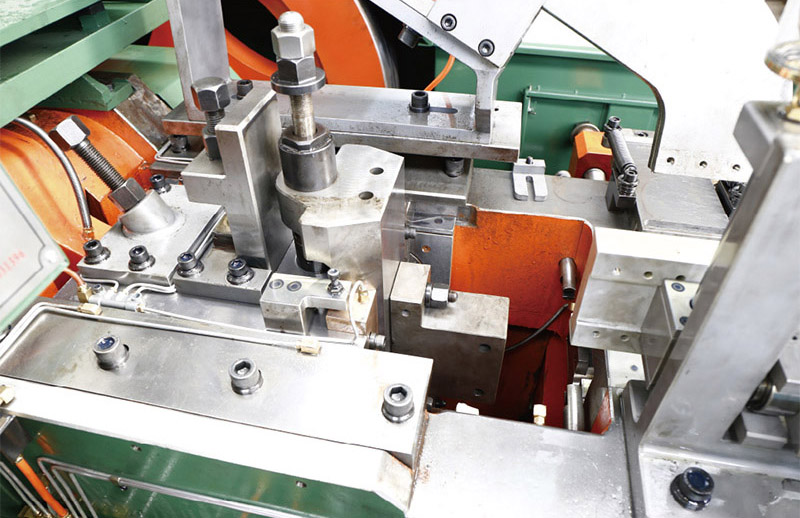

三分开合模冷镦机内部结构






三分开合模冷镦机特点

此机器节省材料成本,模具费用低
缩短二次加工时间
具有自动调速功能,可配置超精密电脑检出器
可生产各种夹合螺丝,特殊螺丝

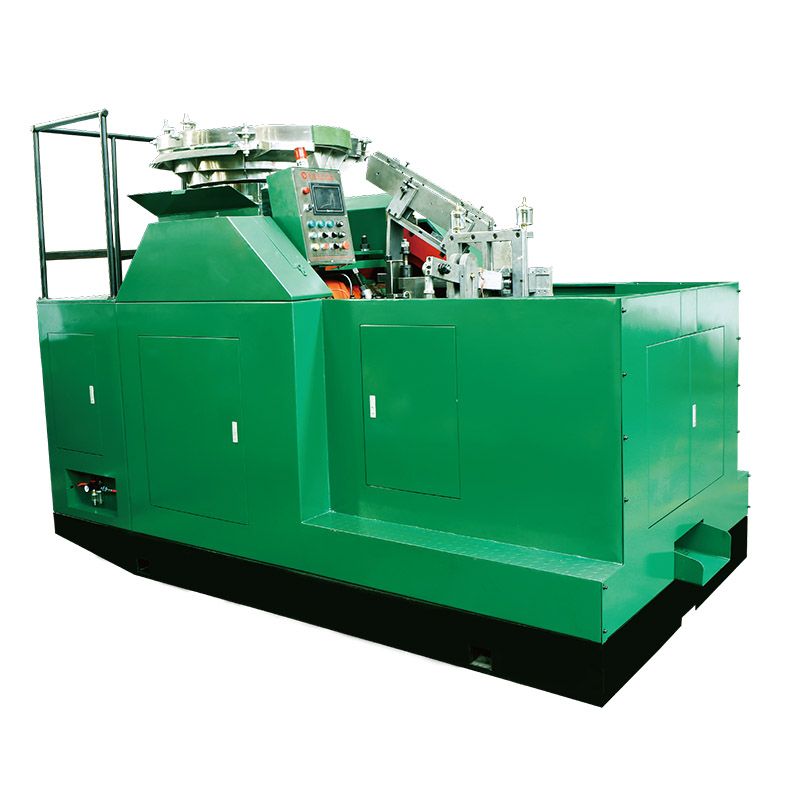

三分开合模冷镦机生产螺丝






三分开合模冷镦机视频




三分开合模冷镦机说明书

一般工件由小到大方便顶出,遇到头端大杠子小的工件就不可以顶出了,只有做开合模才能顶出,也就是说在成形好顶出模具需要张开一定的量可以把工件顺利顶出,而成形时模具需要闭合才能成形

三分开合模冷镦机价格

三分开合模冷镦机多少钱,价格大概是在680000-700000元之间,还根据配件和模具来决定具体三分开合模冷镦机多少钱一台。

三分开合模冷镦机原理

三分开合模冷镦机,包括机身,所述机身上安装有夹料装置、活动模、固定模和冲 头,所述冲头上固定有一燕尾托板,初冲模、精冲模平行固定在燕尾槽板上;
所述机身的后 端安装有曲轴、下轴,前端设置有前卧轴,固定在曲轴上的小齿轮和固定在下轴上的大齿轮 相啮合;所述下轴和所述前卧轴之间安装有传动卧轴,所述传动卧轴前、后端固定有前伞齿 轮、后伞齿轮;
所述前伞齿轮和下轴的伞齿轮相啮合,所述后伞齿轮和所述前卧轴的轴伞齿 轮啮合;在所述前卧轴上安装有限料杠杆。所述的三分开合模冷镦机,所述传动卧轴上固定有两退料凸轮、一压膜凸轮,所述 压膜凸轮设于两个退料凸轮之间。
所述的三分开合模冷镦机,所述前卧轴的一端设有送料凸轮,送料杠杆一端和送 料凸轮相连,另一端和送料装置相连接。
所述的三分开合模冷镦机,所述曲轴上还固定有一升降凸轮,所述升降凸轮和冲 动杆相触抵。所述的一种开合模冷镦机,所述曲轴通过曲轴连杆和所述冲头枢接。
所述的一种开合模冷镦机,所述曲轴固定有曲轴皮带轮,由一驱动装置通过所述 曲轴皮带轮驱动曲轴转动。所述的一种开合模冷镦机,所述驱动装置为一电机和固定在电机上的皮带轮,所 述皮带轮通过皮带驱动曲轴皮带轮转动。
本实用新型有益效果在于本实用新型优化了旧有冷镦机的结构,使得其结构更加简单,故障率大大降低,与 相比旧型冷镦机,其既可以生产常规螺杆又可以生产超长螺杆。
