产品中心

五模五冲冷镦机

机型:TX-7B5S
可制外径:1.5-7mm
可制长度:10-65mm
剪断直径:7mm
剪断长度:83mm
主模通出行程:74mm
冲模倒打通出行程:15mm
主模尺寸:Φ46*100mm
冲模尺寸:Φ31*80mm
剪模尺寸:Φ22*50mm
电机功率:11kw
产量:90-110件/分钟
机台重量:5800kg

咨询热线:

13925896916
产品详情

五模五冲冷镦机结构


五模五冲冷镦机结构图

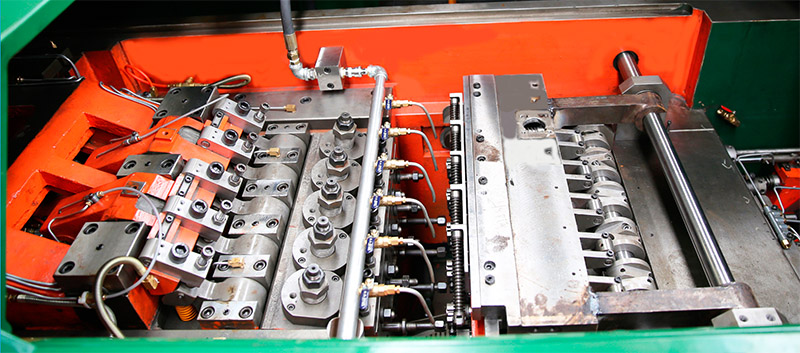

机芯

五模五冲冷镦机图纸

机芯




多工位五模五冲冷镦机原理

1、五模五冲多冲程螺丝冷镦机,采用空压离合器煞车,起动电流较小,可做寸动运转,单冲程运转及连续运转等,减少试车时间,除寸动运转外,机器运转停止均能使主滑台在最后位置停车,以利於最大操作空间。

2、本系列全部采用变频器,以做无段变速之用。
3、本系列主要的机件,尤其是机台本体和主滑台於铸造后,都经过退火处理以消除残留应力,防止日后之机器变形,保持长久之精密度。
4、送料系统,采用空压缸压线系统,可调整空气压力,以利不同材质及线径大小,送料爪於回程时均能扬起减少损耗,送料时采无时间限制开关,不会有送料不正常现象发生,以利试车,送料短寸异常时能自动扬起停止送料,送料轮装有防逆转装置,防止线材后退。
5、切断系统,切刀板采用全周式,剪断面整齐,而且与材料径垂直,切刀滑板采对正切刀杆中心,切断施力点完美确实,增加切料端部的稳定性,切刀板位置不需要用垫片既可调整,调整方式简单确实。
6、后通出系统,采用摇臂式通出系统,通出凸轮采行程可调整式,最后一模可更换为六角整头凸轮,凸轮板经由CNC中心切削加工机精准加工完成,动作圆滑,通出顶点确实稳定。
7、前通出系统,冲模通出系统,通出凸轮板经由电脑精密设计,可使前通出杆通出动作时与主滑台后退动作同步,使工件完美留在主模内,免于被冲模带出无法进行下一个工序,本系统四组冲模都可以做通出动作,以主模数做独立调整。
8、挟持系统,挟座凸轮采取电脑精密计算,由CNC数值加工机切削而成的共辄凸轮,材质采用轴承钢,正常化热处理后加工,经高周波热处理,保证硬度:HRC58°~61°,挟座滑板传送时保持无间隙动作,减少机台运转时的负荷,增加机台使用寿命,挟座滑板及挟座滑轨表面经高周波热处理,再由精密成型研磨加工,挟座滑轨可调整至精密配合,使挟持工件稳定确实,增加其运转时的寿命,调整挟臂中心位置方法简单确实,挟座翻起使用电动减速马达(HH一84以上)。





五模五冲冷镦机参数

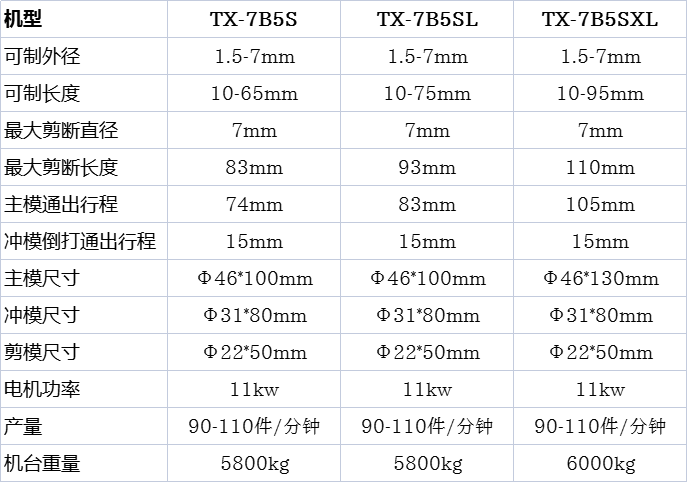

五模五冲冷镦机参数表

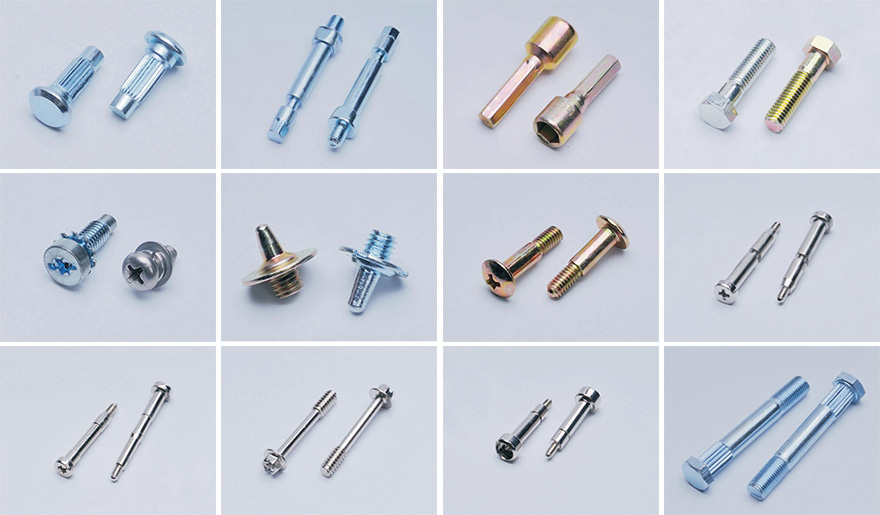

五模五冲冷镦机产品


此机器可生产各种特殊形状的紧固件








五模五冲冷镦机视频





五模五冲冷镦机生产

用于制造螺栓、螺母、铁钉、铆钉和钢球等零件,普通螺钉,内外六角头螺钉,六角头带垫螺钉,台阶及零件,多级台阶钉及零件,大头短杆钉及零件等非标异形件冷镦制品。

五模五冲冷镦机价格多少

五模五冲冷镦机价格多少钱,价格大概是在330000-780000元之间,还根据配件和模具来决定具体五模五冲冷镦机多少钱一台。

五模五冲冷镦机特点

五模五冲冷镦机是以墩为主专门用来批量制造螺母螺栓等紧固件的专用设备,通过对金属施加压力使之成形,多为重型设备,设备上多设有安全防护装置,以保障设备和人身安全。冷墩机冷镦的原材料的化学成份及机械性能应符合多工位自动冷镦机相关标准,常见的原料包括铜铝合金、碳钢、不锈钢等材质;
冷镦的模具一般分为两部分,一部分主要用以成型螺纹杆部,称为主模;一部分成型螺栓头部,成为冲模。螺栓头部一般需经多次变形才能成型,螺纹杆部根据结构的难易程度分一次或多次成型。
